LVS学习笔记

LVS是Linux Virtual Server的简称。是一个虚拟的服务器集群系统，本项目在1998年5月由章文嵩博士成立，是中国国内最早出现的自由软件项目之一。

负载均衡集群

• 基于DNS的负载均衡
• 基于分发器的负载均衡
  1. 基于IP负载（4层负载）
  2. 基于HTTP、nginx的负载（7层负载）

LVS的组成

1. ipvs，LVS 是基于内核态的netfilter框架实现的 IPVS 功能，工作在内核态，Linux内核都集成了。
2. ipvsadm是控制与内核通信的工具。实现VIP、RS的增删改查。

LVS的通用体系结构：

LVS常用模式：

模式	特点

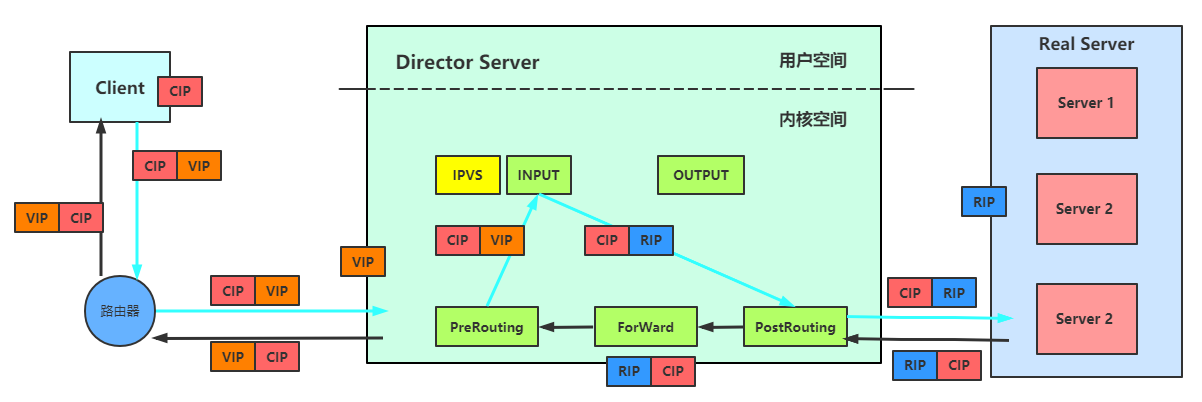

NAT（地址转换）

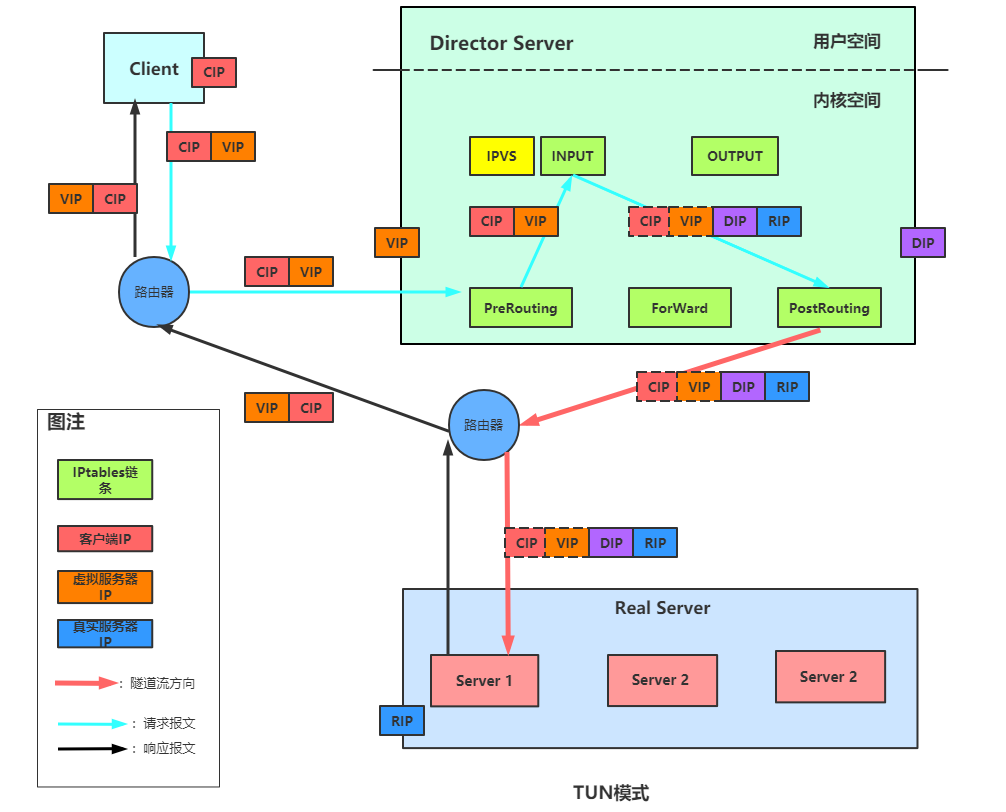

TUN（ip通道）

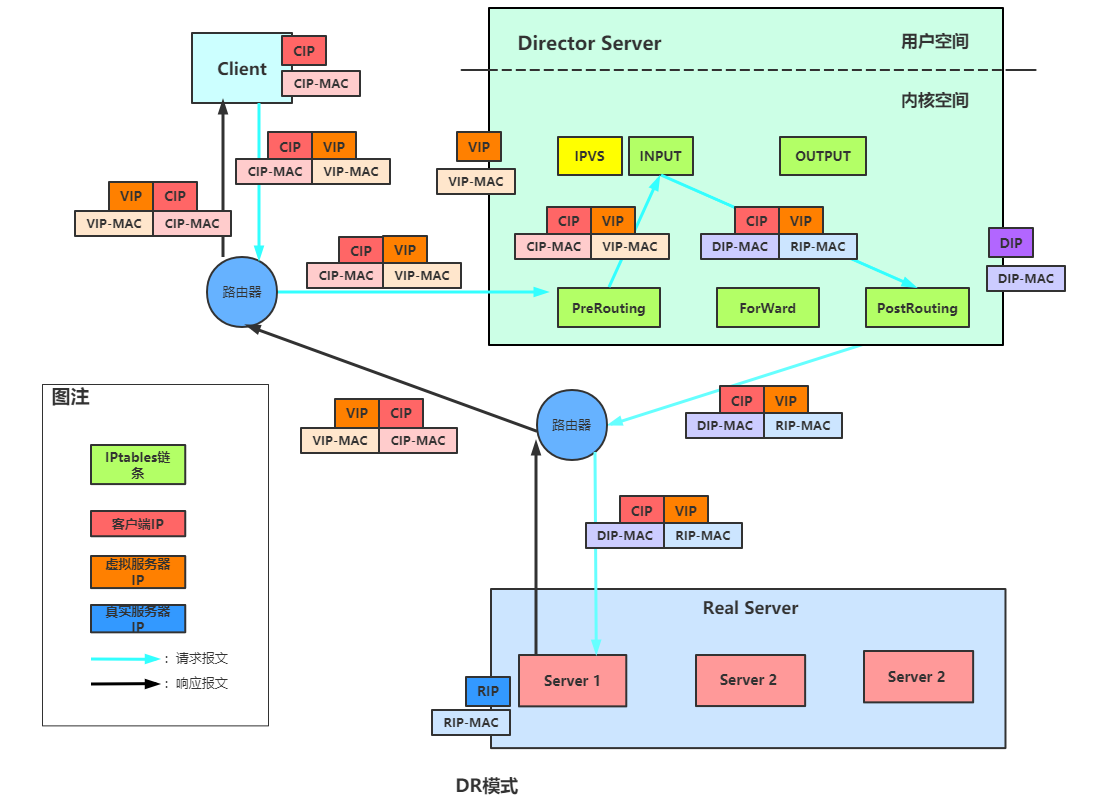

DR（直接路由）
FULLNAT	源目的ip、源目的port都做转换
注：图片复制自[3]。

mi采用FULLNAT和自研DPVS。

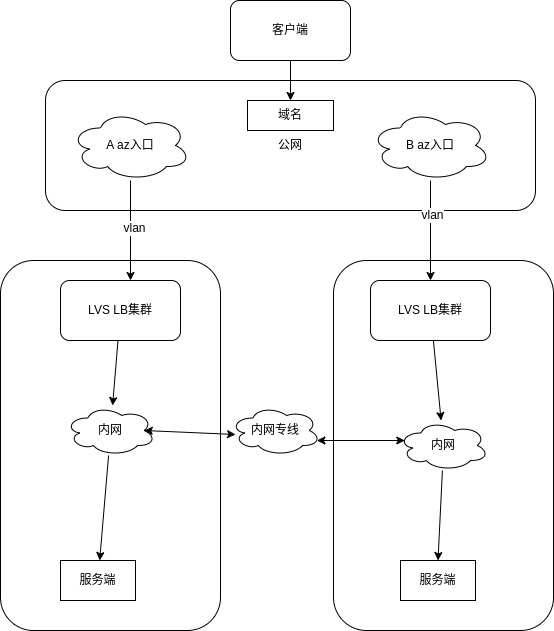

我司集群组网架构图：
